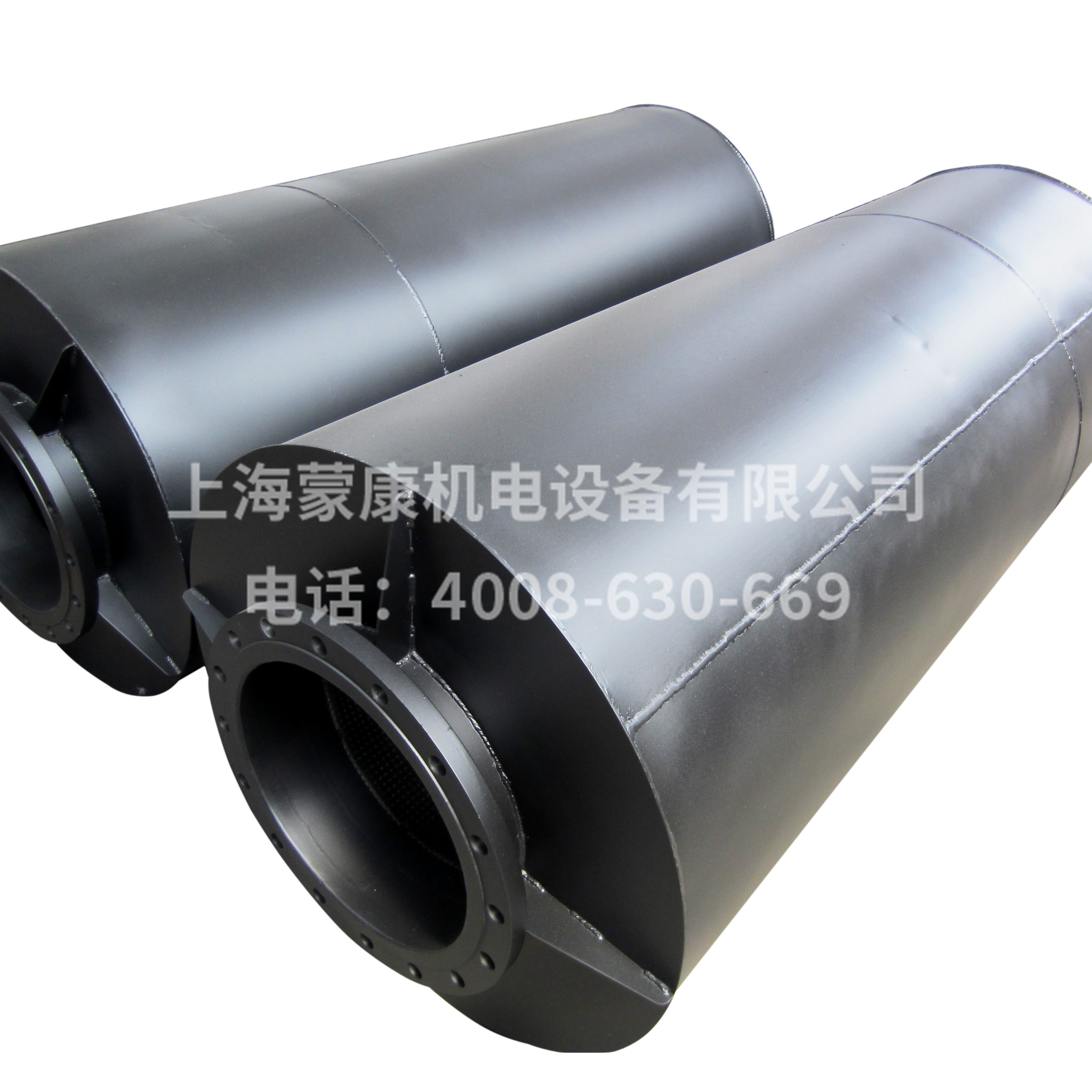

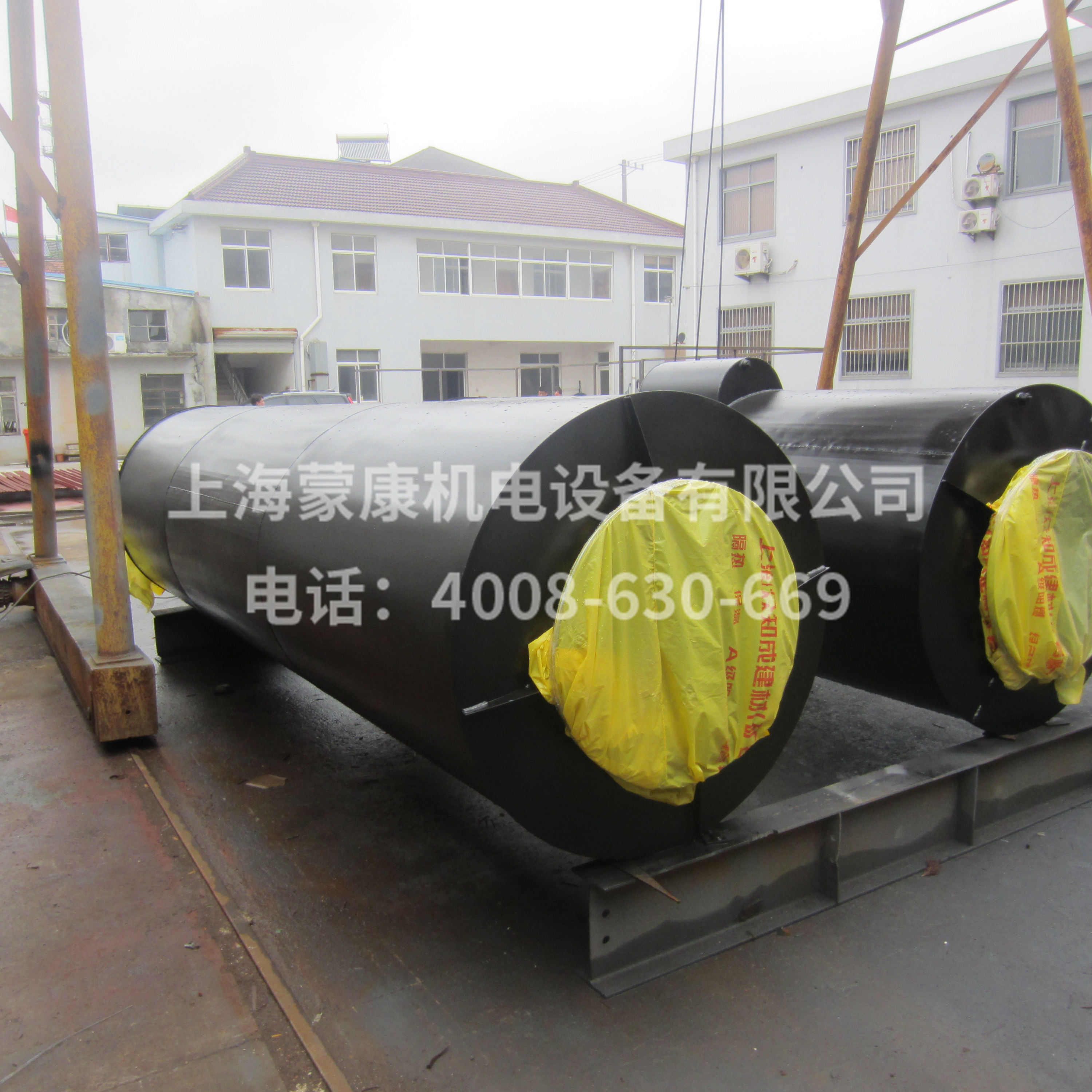

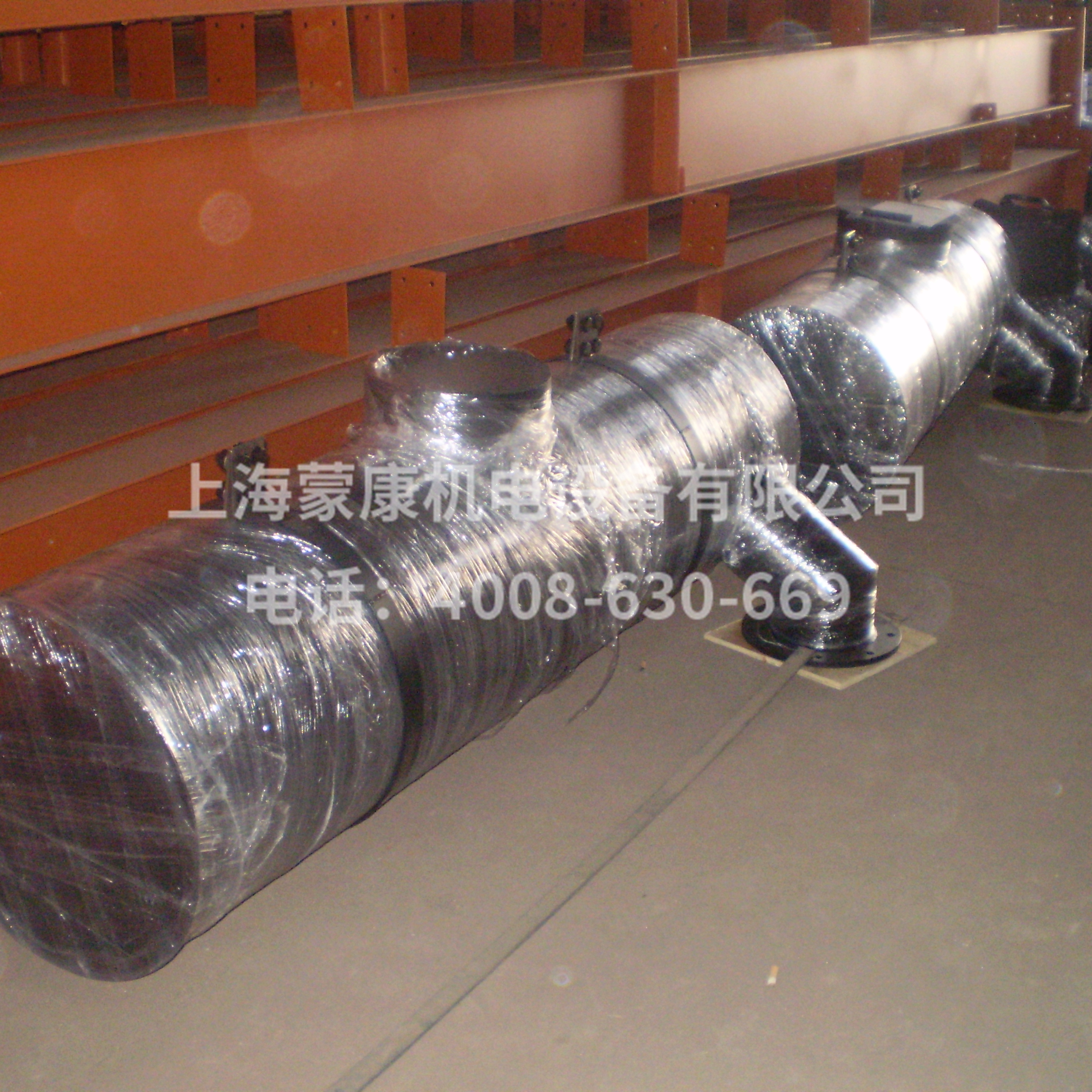

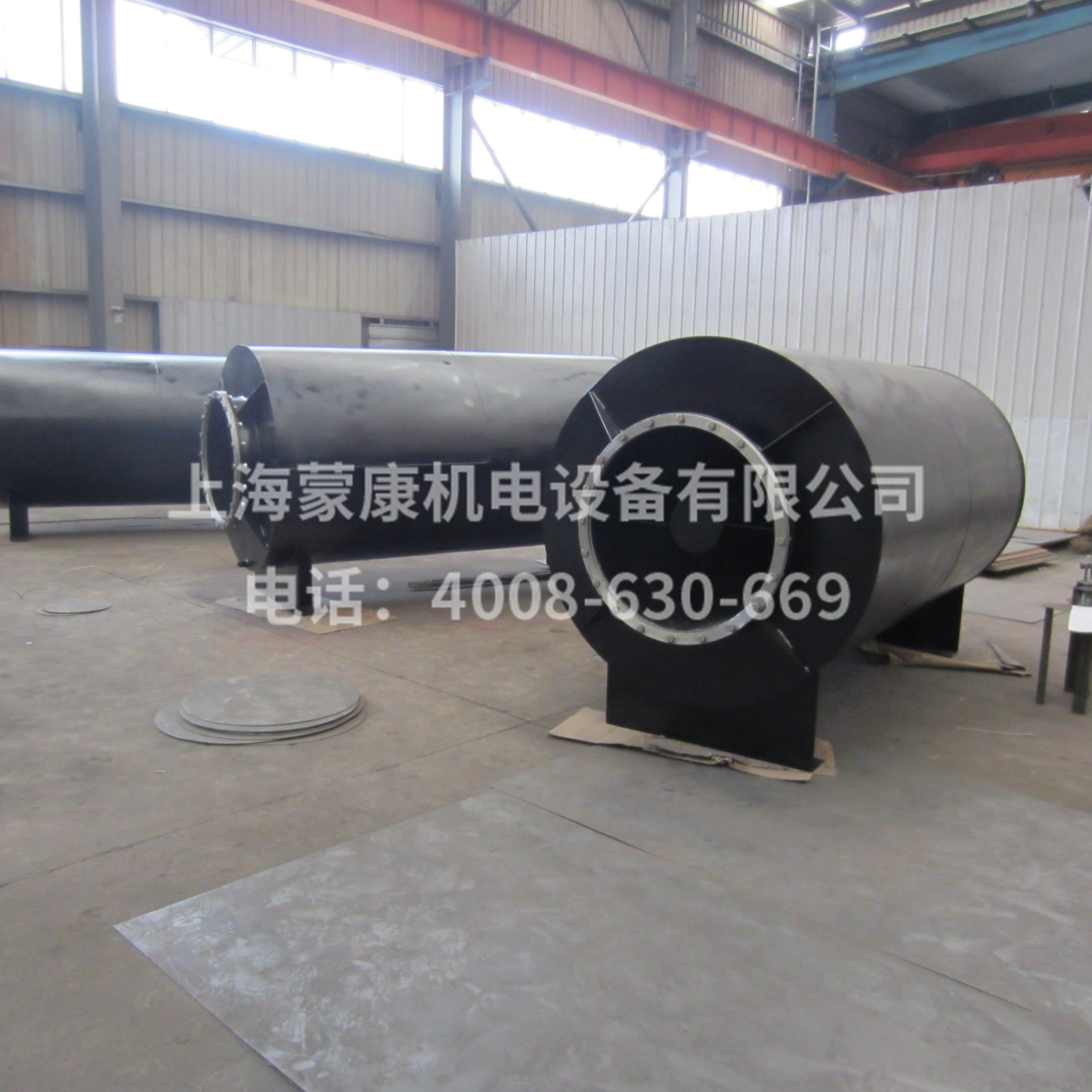

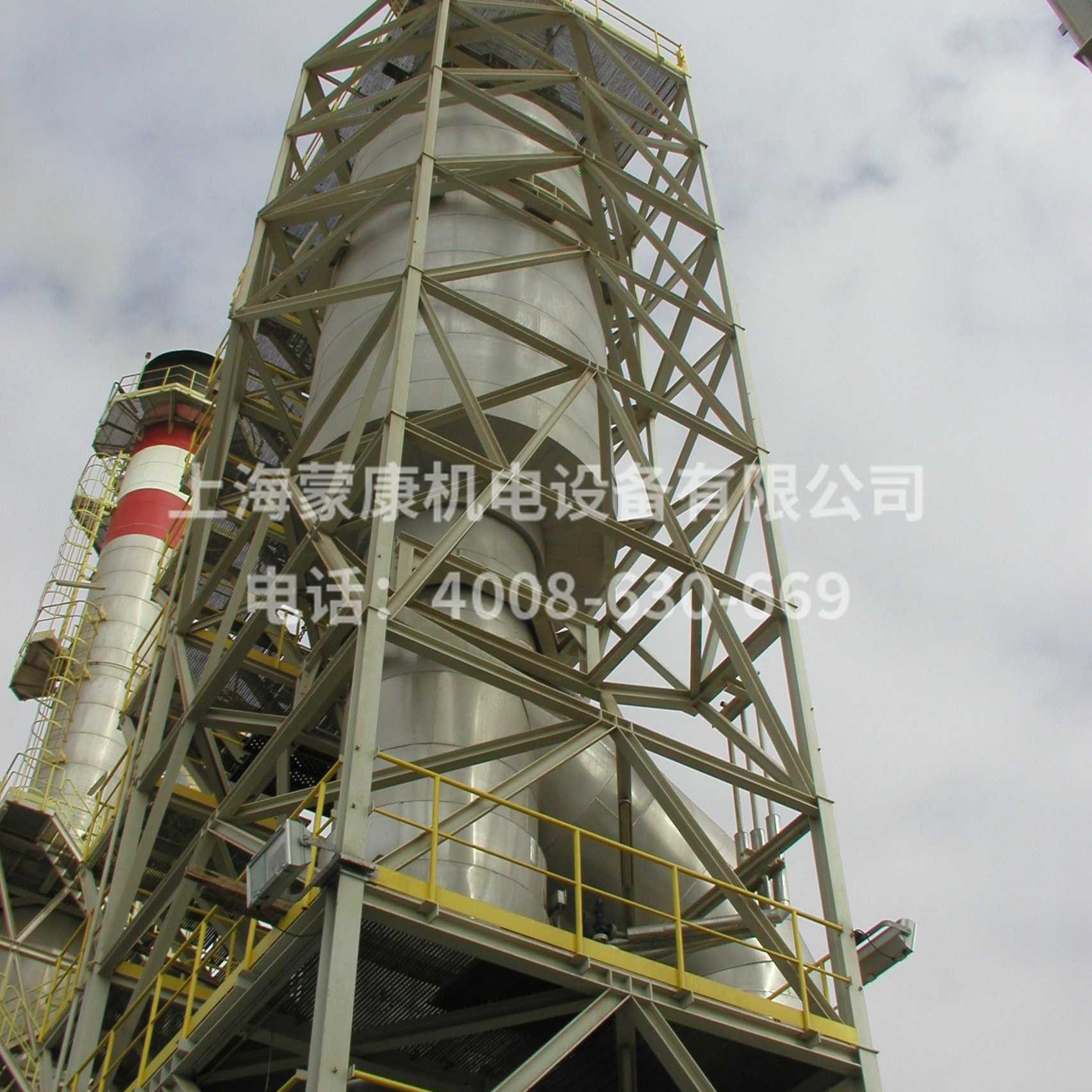

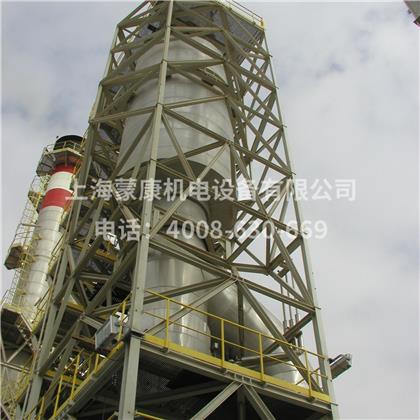

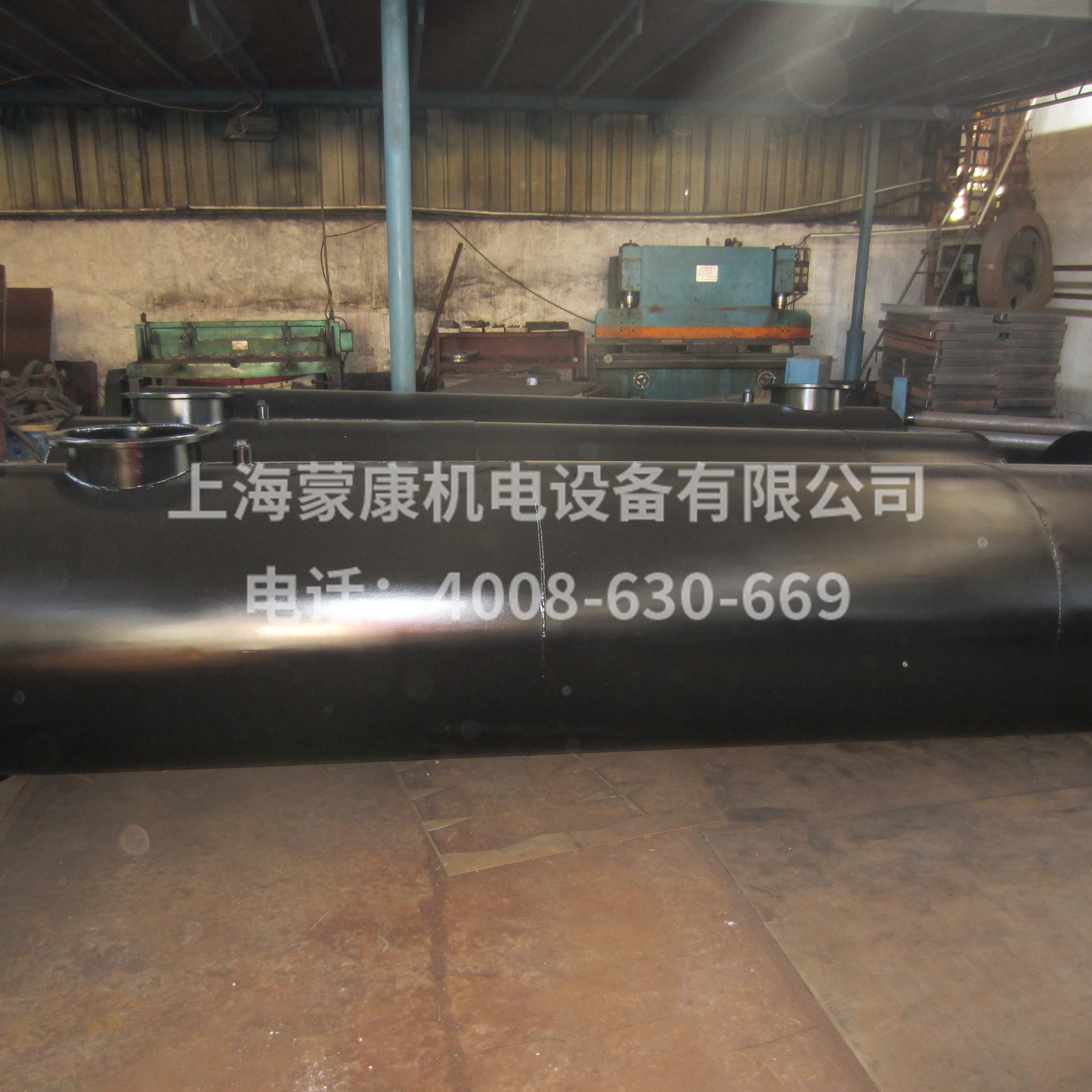

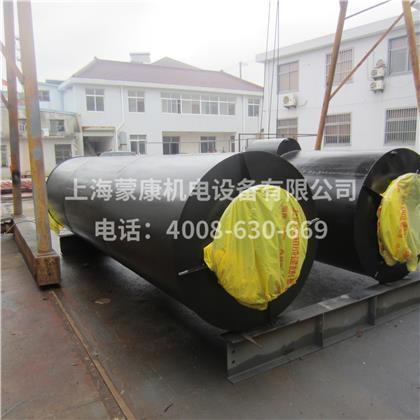

PGS系列發電機組消音器
PGS系列發電機組消音器為阻抗復合式結構，針對柴油發電機組噪音頻譜廣的特點，能夠更好地降低排氣噪音...結構特點：
PGS系列發電機組消音器為阻抗復合式結構，針對柴油發電機組噪音頻譜廣的特點，能夠更好地降低排氣噪音；
降噪等級：
四個降噪等級可供選擇，分別為工業級(15dBA)、住宅級(25dBA)、醫療級(35dBA)和臨界級(40dBA)；
產品選型：
PGS系列以進排氣口直徑標示尺寸，最小為80MM，每個尺寸等級為25MM的整數倍。 例如，需要住宅級消聲器，法蘭接口尺寸為DN200，消聲器型號為：PGS25-200。
設計形式：
PGS系列為阻抗復合式結構，除了內部結構和阻性吸音材料的選擇上需要計算以外，在腔體材料設計上都應用了亥姆霍茲共振原理，即在密閉空腔的表面開一個個面積相對于空腔表面積很小的孔，按一定的開孔率和排列規律分布；
當氣流通過密閉空腔內部時，空腔內空氣受到氣流波動的強制壓縮（無論施加的外力是來自聲波還是腔體振動），此時，空腔內空氣會發生振動性運動，并隨之產生恢復力。也就是說，將密閉空腔內部的空氣轉換成一個個“空氣彈簧”；
當聲波波長遠大于密閉空腔幾何尺度的情形下，密閉空腔內空氣振動的動能集中于管道內空氣的運動，勢能僅與空腔腔體內空氣的彈性形變有關。這樣，這個空腔就成為由管道內空氣有效質量和腔體內空氣彈性組成的一個一維振動系統，從而對施加作用的聲波產生共振現象，其固有頻率請見下圖：
公式中，f0是空腔內最低共振頻率，c是聲速，S是管道的截面積,d是管道的直徑，l是管道的長度,V是空腔的容積。在強度為一定的振動作用下,在這個頻率時，管道內空氣振動速度達到最大。
消音器內部密閉空腔是一種高效率的聲能轉換裝置，即采用共振吸音結構，在腔體內部具有相當強大的消耗接近f0頻率的外界聲波吸音能力，因此，可以在不改變消聲器外部尺寸的情況下，達到更高降噪性能效果；
參數表：
|
產品型號 |
PGS |
|
降噪級別 |
15dB（A) 25dB(A) 35dB(A) 40dB(A) |
|
安裝方向 |
水平 垂直 |
|
法蘭通徑 |
DN80 -- DN900 |
|
可選材料 |
碳鋼Q235B 不銹鋼304/316 合金鋼 考頓鋼 |
|
可選組件 |
排氣彎管；防雨帽；吊裝支架；三通管；支撐腳 |
噪聲頻譜表：
PGS系列發電機組消音器外形參數表
15分貝級
|
型號 |
法蘭通徑(A) |
筒體直徑(B) |
筒體長度(C) |
端管長度(D) |
消聲器總長(E) |
|
PGS15-80 |
DN80 |
250 |
350 |
50 |
450 |
|
PGS15-100 |
DN100 |
250 |
400 |
50 |
500 |
|
PGS15-125 |
DN125 |
300 |
450 |
50 |
550 |
|
PGS15-150 |
DN150 |
350 |
500 |
75 |
650 |
|
PGS15-175 |
DN175 |
400 |
550 |
75 |
700 |
|
PGS15-200 |
DN200 |
450 |
700 |
75 |
850 |
|
PGS15-250 |
DN250 |
600 |
800 |
75 |
950 |
|
PGS15-300 |
DN300 |
700 |
900 |
100 |
1100 |
|
PGS15-350 |
DN350 |
800 |
1000 |
100 |
1200 |
|
PGS15-400 |
DN400 |
900 |
1200 |
100 |
1400 |
|
PGS15-450 |
DN450 |
1000 |
1400 |
100 |
1600 |
|
PGS15-500 |
DN500 |
1100 |
1600 |
100 |
1800 |
|
PGS15-600 |
DN600 |
1200 |
1800 |
100 |
2000 |
|
PGS15-700 |
DN700 |
1400 |
2000 |
150 |
2300 |
|
PGS15-800 |
DN800 |
1600 |
2200 |
150 |
2500 |
|
PGS15-900 |
DN900 |
1800 |
2400 |
150 |
2700 |
25分貝級
|
型號 |
法蘭通徑(A) |
筒體直徑(B) |
筒體長度(C) |
端管長度(D) |
消聲器總長(E) |
|
PGS25-80 |
DN80 |
250 |
800 |
50 |
900 |
|
PGS25-100 |
DN100 |
250 |
1200 |
50 |
1300 |
|
PGS25-125 |
DN125 |
300 |
1400 |
50 |
1500 |
|
PGS25-150 |
DN150 |
350 |
1450 |
75 |
1600 |
|
PGS25-175 |
DN175 |
400 |
1500 |
75 |
1650 |
|
PGS25-200 |
DN200 |
450 |
1500 |
75 |
1650 |
|
PGS25-250 |
DN250 |
600 |
1600 |
75 |
1750 |
|
PGS25-300 |
DN300 |
700 |
1800 |
100 |
2000 |
|
PGS25-350 |
DN350 |
800 |
2000 |
100 |
2200 |
|
PGS25-400 |
DN400 |
900 |
2200 |
100 |
2400 |
|
PGS25-450 |
DN450 |
1000 |
2400 |
100 |
2600 |
|
PGS25-500 |
DN500 |
1100 |
2600 |
100 |
2800 |
|
PGS25-600 |
DN600 |
1200 |
2800 |
100 |
3000 |
|
PGS25-700 |
DN700 |
1400 |
3000 |
150 |
3300 |
|
PGS25-800 |
DN800 |
1600 |
3200 |
150 |
3500 |
|
PGS25-900 |
DN900 |
1800 |
3400 |
150 |
3700 |
35分貝級
|
型號 |
法蘭通徑(A) |
筒體直徑(B) |
筒體長度(C) |
端管長度(D) |
消聲器總長(E) |
|
PGS35-80 |
DN80 |
250 |
1000 |
50 |
1100 |
|
PGS35-100 |
DN100 |
250 |
1400 |
50 |
1500 |
|
PGS35-125 |
DN125 |
300 |
1600 |
50 |
1700 |
|
PGS35-150 |
DN150 |
350 |
1650 |
75 |
1800 |
|
PGS35-175 |
DN175 |
400 |
1800 |
75 |
1950 |
|
PGS35-200 |
DN200 |
450 |
1800 |
75 |
1950 |
|
PGS35-250 |
DN250 |
600 |
2000 |
75 |
2150 |
|
PGS35-300 |
DN300 |
700 |
2200 |
100 |
2400 |
|
PGS35-350 |
DN350 |
800 |
2600 |
100 |
2800 |
|
PGS35-400 |
DN400 |
900 |
2800 |
100 |
3000 |
|
PGS35-450 |
DN450 |
1000 |
3200 |
100 |
3400 |
|
PGS35-500 |
DN500 |
1100 |
3400 |
100 |
3600 |
|
PGS35-600 |
DN600 |
1200 |
3800 |
100 |
4000 |
|
PGS35-700 |
DN700 |
1400 |
4000 |
150 |
4300 |
|
PGS35-800 |
DN800 |
1600 |
4400 |
150 |
4700 |
|
PGS35-900 |
DN900 |
1800 |
4800 |
150 |
5100 |
40分貝級
|
型號 |
法蘭通徑(A) |
筒體直徑(B) |
筒體長度(C) |
端管長度(D) |
消聲器總長(E) |
|
PGS40-80 |
DN80 |
250 |
1400 |
50 |
1500 |
|
PGS40-100 |
DN100 |
250 |
1600 |
50 |
1700 |
|
PGS40-125 |
DN125 |
300 |
1800 |
50 |
1900 |
|
PGS40-150 |
DN150 |
350 |
1850 |
75 |
2000 |
|
PGS40-175 |
DN175 |
400 |
2100 |
75 |
2250 |
|
PGS40-200 |
DN200 |
450 |
2100 |
75 |
2250 |
|
PGS40-250 |
DN250 |
600 |
2400 |
75 |
2550 |
|
PGS40-300 |
DN300 |
700 |
2600 |
100 |
2800 |
|
PGS40-350 |
DN350 |
800 |
3200 |
100 |
3400 |
|
PGS40-400 |
DN400 |
900 |
3600 |
100 |
3800 |
|
PGS40-450 |
DN450 |
1000 |
4000 |
100 |
4200 |
|
PGS40-500 |
DN500 |
1100 |
4400 |
100 |
4600 |
|
PGS40-600 |
DN600 |
1200 |
4800 |
100 |
5000 |
|
PGS40-700 |
DN700 |
1400 |
5200 |
150 |
5500 |
|
PGS40-800 |
DN800 |
1600 |
5600 |
150 |
5900 |
|
PGS40-900 |
DN900 |
1800 |
6000 |
150 |
6300 |
備注：
1.圖表中所有尺寸單位均為mm；
2.公差范圍：300mm以內 + 3mm, 300mm–900mm + 5mm, 900mm–3000mm + 9mm, 3000mm–10000mm + 12mm
