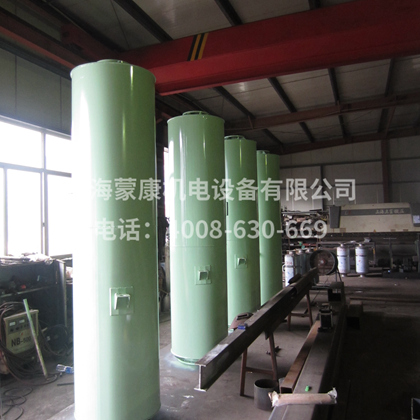

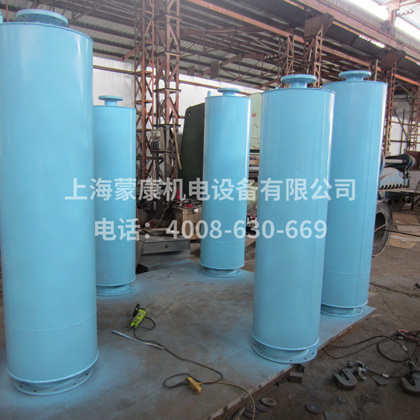

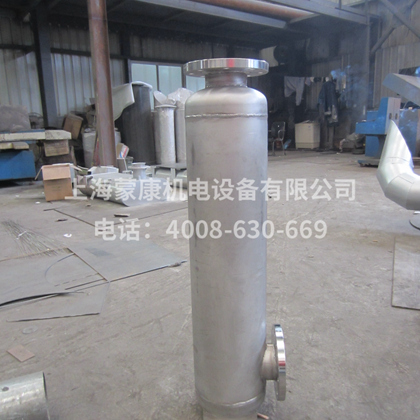

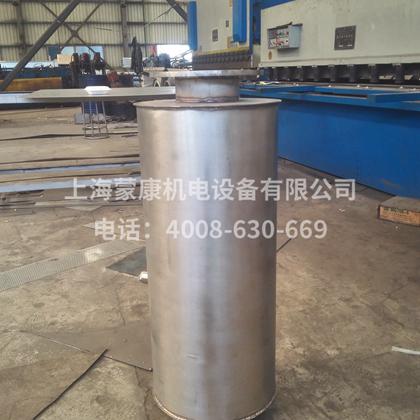

VS系列壓縮機放空消音器
阻抗復合式結構，放空消音器在結構上比較緊湊，具有體積小、重量輕、強度高、消聲量大、安裝放便等優點；消音器單獨固定，能滿足管道熱位移的要求，同時還能吸收排氣管的垂直和水平熱位移...結構特點：
阻抗復合式結構，放空消音器在結構上比較緊湊，具有體積小、重量輕、強度高、消聲量大、安裝放便等優點；消音器單獨固定，能滿足管道熱位移的要求，同時還能吸收排氣管的垂直和水平熱位移，保證排氣管道熱態工作的安全性，是一種效果顯著的控制排氣消音器；
按降噪級別可以分貝10分貝級、20分貝級、30分貝級和40分貝級四種類型，適用于高壓力管道放空和壓縮機排氣，也適用于空分領域的氧氣和氮?dú)夥趴?。按材質可分為碳鋼和不銹鋼兩種，不銹鋼結構按照HG20202-2000標準整體脫油脫脂處理；
參數表：
|
產品型號 |
VS |
|
降噪級別 |
10dB(A) 20dB(A) 30dB(A) 40dB(A) |
|
安裝方向 |
水平 垂直 |
|
法蘭通徑 |
DN50 – DN400 |
|
可選材料 |
碳鋼Q235B 不銹鋼304/316 |
|

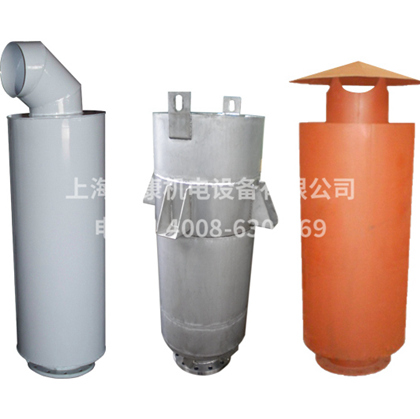

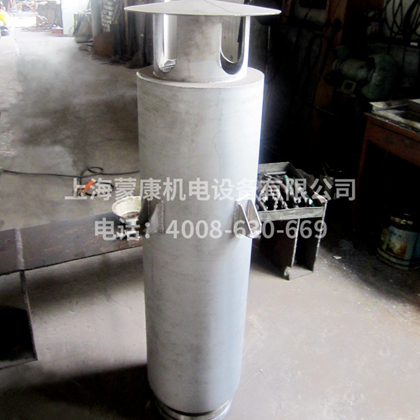

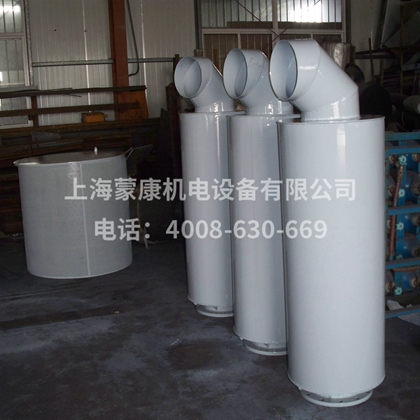

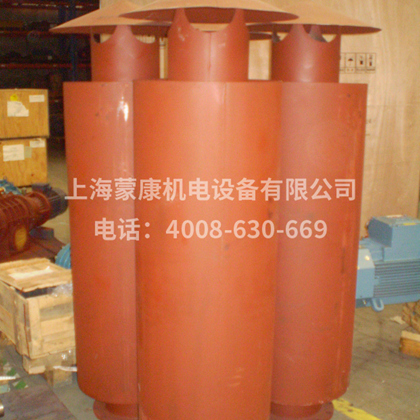

可選組件 |
排氣彎管；防雨帽；安裝吊耳 |
噪聲頻譜表：
VS系列壓縮機放空消音器外形參數表
10分貝級
|
型號 |
法蘭通徑(A) |
筒體直徑(B) |
筒體長度(C) |
端管長度(D) |
消聲器總長(E) |
|
VS10-50 |
DN50 |
260 |
430 |
50 |
480 |
|
VS10-80 |
DN80 |
300 |
490 |
50 |
540 |
|
VS10-100 |
DN100 |
320 |
600 |
50 |
650 |
|
VS10-125 |
DN125 |
330 |
610 |
75 |
685 |
|
VS10-150 |
DN150 |
380 |
640 |
75 |
715 |
|
VS10-175 |
DN175 |
460 |
690 |
75 |
765 |
|
VS10-200 |
DN200 |
500 |
710 |
75 |
785 |
|
VS10-250 |
DN250 |
550 |
810 |
75 |
885 |
|
VS10-300 |
DN300 |
620 |
1000 |
100 |
1100 |
|
VS10-350 |
DN350 |
800 |
1330 |
100 |
1430 |
|
VS10-400 |
DN400 |
900 |
1450 |
100 |
1550 |
20分貝級
|
型號 |
法蘭通徑(A) |
筒體直徑(B) |
筒體長度(C) |
端管長度(D) |
消聲器總長(E) |
|
VS20-50 |
DN50 |
260 |
580 |
50 |
630 |
|
VS20-80 |
DN80 |
300 |
690 |
50 |
740 |
|
VS20-100 |
DN100 |
320 |
850 |
50 |
900 |
|
VS20-125 |
DN125 |
330 |
880 |
75 |
955 |
|
VS20-150 |
DN150 |
380 |
920 |
75 |
995 |
|
VS20-175 |
DN175 |
460 |
960 |
75 |
1035 |
|
VS20-200 |
DN200 |
500 |
1000 |
75 |
1075 |
|
VS20-250 |
DN250 |
550 |
1150 |
75 |
1225 |
|
VS20-300 |
DN300 |
620 |
1500 |
100 |
1600 |
|
VS20-350 |
DN350 |
800 |
1730 |
100 |
1830 |
|
VS20-400 |
DN400 |
900 |
1950 |
100 |
2050 |
30分貝級
|
型號 |
法蘭通徑(A) |
筒體直徑(B) |
筒體長度(C) |
端管長度(D) |
消聲器總長(E) |
|
VS30-50 |
DN50 |
260 |
730 |
50 |
780 |
|
VS30-80 |
DN80 |
300 |
890 |
50 |
940 |
|
VS30-100 |
DN100 |
320 |
1100 |
50 |
1150 |
|
VS30-125 |
DN125 |
330 |
1150 |
75 |
1225 |
|
VS30-150 |
DN150 |
380 |
1200 |
75 |
1275 |
|
VS30-175 |
DN175 |
460 |
1250 |
75 |
1325 |
|
VS30-200 |
DN200 |
500 |
1300 |
75 |
1375 |
|
VS30-250 |
DN250 |
550 |
1490 |
75 |
1565 |
|
VS30-300 |
DN300 |
620 |
2000 |
100 |
2100 |
|
VS30-350 |
DN350 |
800 |
2180 |
100 |
2280 |
|
VS30-400 |
DN400 |
900 |
2450 |
100 |
2550 |
40分貝級
|
型號 |
法蘭通徑(A) |
筒體直徑(B) |
筒體長度(C) |
端管長度(D) |
消聲器總長(E) |
|
VS40-50 |
DN50 |
260 |
880 |
50 |
930 |
|
VS40-80 |
DN80 |
300 |
1090 |
50 |
1140 |
|
VS40-100 |
DN100 |
320 |
1350 |
50 |
1400 |
|
VS40-125 |
DN125 |
330 |
1420 |
75 |
1495 |
|
VS40-150 |
DN150 |
380 |
1480 |
75 |
1555 |
|
VS40-175 |
DN175 |
460 |
1540 |
75 |
1615 |
|
VS40-200 |
DN200 |
500 |
1600 |
75 |
1675 |
|
VS40-250 |
DN250 |
550 |
1830 |
75 |
1905 |
|
VS40-300 |
DN300 |
620 |
2500 |
100 |
2600 |
|
VS40-350 |
DN350 |
800 |
2630 |
100 |
2730 |
|
VS40-400 |
DN400 |
900 |
2950 |
100 |
3050 |
備注：
1.圖表中所有尺寸單位均為mm；
2.公差范圍：300mm以內 + 3mm, 300mm–900mm + 5mm, 900mm–3000mm + 9mm, 3000mm–10000mm + 12mm
